⇡#mlc на марше

Все современные флеш-накопители используют чипы памяти, построенные по технологии MLC. Каждая ячейка хранит 2, а то и 3 бита данных (в последнем случае технология иногда называется TLC), в отличие от применявшейся раньше памяти SLC с однобитовой упаковкой.

Более того, время хранения записанной информации экспоненциально снижается в зависимости от того, какая по счету это запись. Паспортные 10 лет гарантируются лишь для «свежей» ячейки. Показатель экспоненты — вещь ненормируемая, он сильно зависит от чистоты исходных материалов, технологического процесса изготовления чипа и, разумеется, особенностей эксплуатации.

В этом смысле выигрывают SLC-чипы с гарантированными 100 тысячами записей в ячейку и долгим сроком хранения. Однако их емкость не устраивает многих пользователей. Действительно, при одном и том же технологическом процессе и стандартной корпусировкеможно разместить всего 2 Гбайт на кристалл и, соответственно, сделать 8-Гбайт флешку в привычном конструктиве (4 чипа на плате).

Но все не так плохо, мы свидетели того, как изощренный «софт» (микропрограмы) преодолевает недостатки «кремния» (низкий ресурс и малую производительность MLC-памяти). В первую очередь, это алгоритмы выравнивания износа, применяемые в современных контроллерах.

Они сильно продвинулись за последнее время, что позволяет MLC-флешкам служить даже при активной эксплуатации до двух лет. Можно было бы обеспечить и еще больший ресурс, но, видимо, в этом нет необходимости: моральное старение никто не отменял. Все равно через год-полтора накопитель будет заменен привлекательной новинкой.

Что касается большого времени, требуемого MLC-чипам для перезаписи, то нынешние флешки используют двух- или четырехканальную технологию, когда запись производится одновременно в 2 или 4 блока (у более скоростных SSD имеется до десяти каналов). Совместно с различными дисциплинами кеширования это доводит скорость поточной записи до 24 Мбайт/с — как у лучших SLC-флешек.

⇡#нестандартный форм-фактор как фактор риска

Принесли на ремонт флешку PQI Card Drive U510. Это такая плоская алюминиевая пластина в формате визитной карточки, откуда вылезает на гибком шлейфе разъем USB, на нем еще и индикатор активности сидит. Вот этот шлейф и отказал: перетерлась пара дорожек.

Восстановить шлейф шириной 7 мм непросто, еще сложнее добиться его долгой жизни после ремонта. А заменить нечем — деталь нестандартная. В общем, отправился дорогой накопитель на выброс. Чтобы добыть нужные данные (как обычно, на флешке архив за два года без бэкапов), выпаял чипы памяти и считал дампы.

Конструкция и тут добавила проблем: плата приклеена всей поверхностью к алюминиевой крышке. При работе это хорошо (теплоотвод идеальный), а для ремонта плохо — отпайка чипов идет тяжело. Фен пришлось взять мощный промышленный и греть вдвое дольше обычного, при этом существенно растет риск повреждения данных.

Флешка в разобранном состоянии. Виден излом шлейфа

Только таким здоровенным феном удалось отпаять чипы

Мораль: будьте проще. Флешки с вычурной конструкцией почти всегда менее надежны и ремонтопригодны, чем стандартные «свистки» и «палочки». Если потеряется фигурный колпачок или заклинит какая-то деталь (например, выдвижной разъем) — это полбеды. Но в данном случае нестандартный форм-фактор спровоцировал разрушение накопителя и привел к приличным потерям для клиента (времени, данных, денег).

В итоге же все равно была куплена обычная флешка. Оставьте экзотику для подарков (особенно — врагам), а сами работайте со стандартными носителями, причем разумной емкости. Почему вредна избыточная емкость, я уже объяснял. Жадность — она много кого губит.

⇡#ремонт флешек у клиента

Подготовил оборудование и софт для выездных работ по восстановлению данных. Эта услуга сейчас довольно востребована. Главным образом, по причине конфиденциальности. Люди хотят быть уверенными, что носители с чувствительными (интимными, секретными, стоящими кучу долларов — нужное подчеркнуть) данными физически не покидают пределов офиса или квартиры и остаются в полном распоряжении хозяина.

Клиент всегда прав, и я готов проделать ремонтные манипуляции у него на глазах и на его компьютере. Специально не приношу ноутбук, чтобы не заронить зерно сомнений. Хотяработу это заметно осложняет. Ведь платформа, на которой приходится работать, может быть какая угодно — от древней Windows 98 до Windows 7 или одного из представителей семейства Linux.

Конечно, без программатора, фена и паяльных причиндалов не обойтись. То же с мультиметром, набором ходовых запчастей и шнурков. Все высокого качества, чтобы быть уверенным в результате. Есть нужная оптика (несколько луп плюс карманный 40-кратный микроскоп) и свет, ну и технические жидкости, куда ж без них — контакты приходится чистить регулярно.

Один из первых выездов был к тогдашней новинке — флешке со встроенным сканером отпечатков пальцев. Клиент думал, что это даст ему непробиваемую защиту. Увы, встроенная утилита для проверки «пальчиков» через месяц зависла, похоронив два гигабайта данных. Ковырялся с этим, помню, долго

Но наиболее важен софт и документация, потому что подборка их весьма специфична. Тут и технологические утилиты от различных производителей, во множестве версий общим числом за 400, и datasheet на основные контроллеры, и база данных по чипам памяти, и описание предыдущих попыток (материализованный опыт, так сказать), и различные вспомогательные программы.

Дополнительно:  Почему не включается макбук

Вариант 1: ошибка инициализации

Часто может происходить так, что новый диск не инициализируется системой при подключении к компьютеру. Из-за этого он не будет отображаться в «Проводнике», следовательно, пользователь не сможет с ним взаимодействовать. Вы можете присвоить диску нужную букву вручную, воспользовавшись следующей инструкцией:

  1. Вызовите строку «Выполнить», воспользовавшись комбинацией Win R. Сюда нужно ввести команду: compmgmt.msc. Для её применения нажмите клавишу Enter или «Ок».
  2. Восстановление SSD, который не определяется

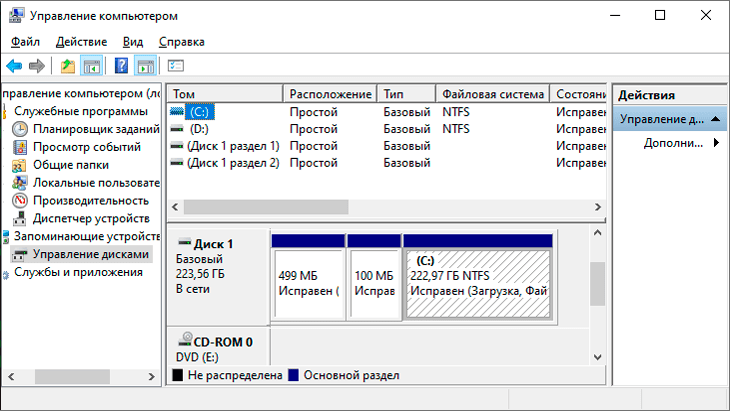

  3. Будет запущена утилита «Управление компьютером». Обратите внимание на левую часть интерфейса. Там нужно выбрать пункт «Управление дисками».
  4. Восстановление SSD, который не определяется

  5. Если проблема действительно в ошибке инициализации, то диск, с которым проблемы, будет помечен чёрным цветом, а возле иконки будет значок крестика. Нажмите по иконке диска правой кнопкой мыши и выберите из контекстного меню вариант «Инициализировать диск».
  6. Восстановление SSD, который не определяется

  7. В появившемся окне убедитесь, что напротив пункта «Диск 1» в поле «Выбор дисков» стоит галочка. Обязательно установите маркер на одном из пунктов с упоминанием MBR или GPT. Между ними имеются следующие различия:
    • «Основная загрузочная запись (MBR)». В этом случае диск будет совместим со всеми версиями Windows, где есть поддержка SSD;
    • «Таблица с GUID разделов (GPT)». Могут возникать проблемы с совместимостью в работе с другими ОС, однако с текущей версией Windows в таком случае носитель будет работать лучше.

    Восстановление SSD, который не определяется

  8. После этого вам нужно будет преобразовать диск в том. Кликните по нераспределённому пространству правой кнопкой мыши и выберите в контекстном меню вариант «Создать простой том».
  9. Восстановление SSD, который не определяется

  10. В «Мастере создания простого тома» нажмите на кнопку «Далее».
  11. Восстановление SSD, который не определяется

  12. Теперь система попросит вас указать размер тома. Вы можете оставить значение по умолчанию, которое будет равно максимальному объёму диска, а можете задать размер самостоятельно. Последнее актуально в том случае, когда планируется разбиение этого диска на несколько локальных дисков. После того, как вы зададите размер, нажмите на кнопку «Далее».
  13. Восстановление SSD, который не определяется

  14. Здесь вам нужно отметить маркером пункт «Назначить букву диска (A-Z)». Выберите ту букву, которую требуется назначить. Вы можете установить любую букву, главное, чтобы такой же не было прикреплено к другому диску в операционной системе. Нажмите «Далее», чтобы продолжить.
  15. Восстановление SSD, который не определяется

  16. Теперь требуется выполнить форматирование тома. Оставьте все параметры по рекомендации компьютера. Рекомендуется только поставить отметку напротив пункта «Быстрое форматирование». После этого нажмите на кнопку «Далее».
  17. Восстановление SSD, который не определяется

  18. На завершающем этапе нужно только кликнуть по «Готово».

После проделанных манипуляций диск должен снова отобразится в системе и в частности в «Проводнике» Windows.

Вариант 2: отсутствие буквы накопителя

Данная ситуация очень похожа на ту, которая была рассмотрена в предыдущем варианте. Однако здесь диск инициализирован, просто ему не присвоена буква в «Проводнике». Присвоить букву можно по следующей инструкции, не запуская при этом процедуру форматирования:

  1. Откройте пункт «Управления дисками». Подробнее о том, как это сделать было написано в первых шагах инструкции выше. В верхней части окна кликните правой кнопкой мыши по SSD и выберите из контекстного меню пункт «Изменить букву диска или путь к диску».
  2. Восстановление SSD, который не определяется

  3. Появится ещё одно окно, где вам нужно нажать на кнопку «Изменить».
  4. Восстановление SSD, который не определяется

  5. Теперь нужно отметить маркером пункт «Назначить букву диска (A-Z)» и выбрать из списка любую букву. После этого нажмите «Ок».

Устройство хранения информации снова будет нормально распознаваться системой. Вы сможете проводить с ним любые стандартные операции.

Вариант 3: нет разделов

В некоторых случаях выполнение процедуры инициализации и создания нового тома становится невозможным. Обычно это происходит в тех случаях, когда диск уже использовался ранее и на нём записаны какие-то важные данные, которые будут уничтожены в ходе выполнения данных процедур.

  1. Запустите программу. В левой части интерфейса нужно выбрать вариант «Partition Recovery». Оно расположено в разделе «Check Disk». Вы также можете просто кликнуть правой кнопкой мыши по иконке нужного диска и выбрать из контекстного меню вариант «Partition Recovery».
  2. Восстановление SSD, который не определяется

  3. Теперь программа предлагает выбрать вам один из трёх режимов сканирования:
    • «Full Disk» — сканирование производится по всему дисковому пространству;
    • «Unallocated Space» — сканируется только свободное пространство;
    • «Specified Range» — сканирование производится на определённых секторах, которые выбирает пользователь.

    Восстановление SSD, который не определяется

  4. Рекомендуется выбирать первый вариант. После этого жмите на «Next».
  5. На этом шаге вам будет предложено два варианта режима сканирования – «Quick Scan» и «Full Scan». В первом случае происходит восстановление только скрытых или удалённых разделов. Во втором случае сканируется каждый сектор SSD, что может занимать много времени. Когда определитесь с вариантом сканирования, воспользуйтесь кнопкой «Next».
  6. Восстановление SSD, который не определяется

  7. После завершения сканирования все найденные разделы отобразятся в специальном списке. Вам нужно выбрать все их и нажать на кнопку «Finish».
  8. Восстановление SSD, который не определяется

  9. Подтвердите выполнение операции по восстановлению, воспользовавшись кнопкой «Apply». После применения изменений, диск должен отобразиться в «Проводнике».
  10. Восстановление SSD, который не определяется

С помощью этой программы вы можете попытаться «вытащить» с диска важные данные, при этом инициализировав его в операционной системе. Однако если у вас не хватает знаний, чтобы выполнить эту операцию, обратитесь в техническую поддержку компьютерного сервиса.

Вариант 6: проблемы с bios

BIOS может не обнаруживать носитель по целому ряду причин. Далее рассмотрим наиболее популярные.

В BIOS отключен SATA или имеет неверные настройки

  1. Перезагрузите компьютер и войдите в интерфейс BIOS. Процесс входа может изменяться в зависимости от версии BIOS и типа материнской платы. Обычно для входа нужно задержать на некоторое время клавиши от F2 до F12 или Delete. Сделать это нужно успеть до того, как начнётся загрузка ОС.
  2. В интерфейсе BIOS вам нужно перейти в раздел «Дополнительно» или «Advanced». Стоит понимать, что внешний вид интерфейса будет напрямую зависеть от текущей версии BIOS, поэтому у вас он может отличаться от того, что показан на скриншотах. В режиме UEFI доступно управление мышкой. Также раздел «Дополнительно» можно вызывать с помощью клавиши F7.
  3. Восстановление SSD, который не определяется

  4. Компьютер может запросить разрешения для входа в расширенный режим. Предоставьте его, нажав на кнопку «Ок».
  5. Возможно, вам снова придётся открыть вкладку «Дополнительно». Там найдите и раскройте раздел «Конфигурация встроенных устройств».
  6. Восстановление SSD, который не определяется

  7. Теперь вам нужно раскрыть параметр «Serial Port Configuration».
  8. Восстановление SSD, который не определяется

  9. Напротив параметра «Serial Port» требуется установить параметр «Включить». Для этого нужно просто нажать по нему мышкой. Если у вас недоступно управление с помощью мыши, то просто выберите этот пункт с помощью клавиш и нажмите Enter.
  10. Восстановление SSD, который не определяется

  11. Сохраните настройки и попробуйте запустить компьютер заново.
Дополнительно:  Медленно работает ноутбук, тормозит: причины, что делать, ускоряем

Иногда бывает, что проблема остаётся после выполнения этих действий. В таком случае нужно предпринять некоторые действия в дополнительных настройках BIOS:

  1. Выполните первые шаги из предыдущей инструкции, чтобы открыть раздел «Дополнительно».
  2. Здесь выберите пункт «Конфигурация SATA».
  3. Восстановление SSD, который не определяется

  4. Напротив пункта «Выбор режима SATA» нажмите на кнопку. Должно появится меню, где будет окошко с предложенными режимами. Укажите там IDE. Если до этого уже стояло IDE, то ставьте AHCI.
  5. Восстановление SSD, который не определяется

  6. Сохраните настройки и выполните перезагрузку компьютера.

Некорректные настройки BIOS

За время работы за ПК настройки BIOS могут сбиться или быть сбитыми во время эксплуатации. Проверить их правильность можно перейдя в БИОС. Если системная дата в нём отличатся от текущей, то нужно выполнить сброс настроек:

  1. Для этого вам придётся разобрать компьютер, чтобы получить доступ к материнской плате. Предварительно нужно отключить компьютер от сети.
  2. Найдите материнской плате перемычку, которая отмечена на скриншоте. Обычно она находится рядом с надписью «CLRTC».
  3. Переставьте джампер на соседние контакты. Как правило, это контакты 2-3.
  4. Восстановление SSD, который не определяется

  5. Подождите около 30 секунд и верните перемычку в исходное положение.
  6. Некоторые материнские платы не имеют в своей конструкции никаких перемычек. В таком случае вам нужно вытащить на время батарею, которая выглядит как серебристый эллипс (отмечена на скриншоте).
  7. Восстановление SSD, который не определяется

Проблемы с кабелем передачи данных

В БИОСе диск может также не отображаться из-за того, что кабель SATA имеет определённые повреждения. В этом случае нужно проверить соединения между материнской платой и SSD-диском. Желательно, чтобы при прокладке не было каких-либо деформаций, изгибов или защемлений кабеля.

Неисправность самого SSD

При условии, что все приведённые выше советы и инструкции не помогли, рекомендуется обратиться в мастерскую или поставщику SSD-диска. Скорее всего имеет место заводской брак или поломка диска. Если у вас осталась гарантия на устройство, то его должны починить бесплатно.

В данной статье были рассмотрены основные причины, по которым SSD-диск может не отображаться в операционной системе или вообще в BIOS. Надеемся наша статья оказалась для вас полезной. Если у вас возникли вопросы по её теме, то напишите их в комментариях.ТЕКСТ_ССЫЛКИ

Второе

Далее нам необходимо перезагрузить компьютер (ноутбук) и зайти в BIOS/UEFI (то, что он не отобр. в Windows — пока не учитываем…).

В BIOS нам нужно уточнить один момент: определяется ли там наш накопитель (достаточно будет, если вы увидите его название и модель). Чаще всего эта информация показывается сразу же на главном экране («Main», «System», «General» и пр. производные). См. пример ниже на фото 👇.

👉 В помощь!

Как войти в BIOS (UEFI) на компьютере или ноутбуке [инструкция]

👉 Если в BIOS ваш диск определяется — значит всё уже неплохо, и сам компьютер его видит. Можно переходить к п.3 ниже.

👉 Если накопитель в BIOS не определяется (/ не отображается), то:

  1. Для M2 SSD: проверьте, какой тип дисков поддерживает ваша мат. плата (PCI-e NVMe /или SATA) и какого типа сам ваш накопитель. О том, как это сделать — я рассказывал в заметке про выбор M2 SSD;
  2. Для M2 SSD: обратите внимание, что на мат. плате может быть несколько портов для подкл. дисков (один M2 разъем может быть под SATA диск, а другой — под PCI-e NVMe). Внимательно посмотрите маркировку и попробуйте задействовать др. порт;
  3. для SATA и M2 накопителей: проверьте плотно ли подключены шлейфы (разъемы). Попробуйте переподключить диск еще раз (при возможности — лучше воспользоваться другим портом/шлейфом);
  4. обратите внимание, что в некоторых BIOS (среди настроек Advanced Mode) можно выбирать режим работы накопителя (PCIe (NVMe) или SATA). Проверьте этот момент на всякий случай (правильно ли BIOS определяет тип накопителя);
  5. если вышеприведенное ничем не помогло — то накопитель необходимо проверить на другом ПК (ноутбуке). Для этого, кстати, даже не обязательно его устанавливать «внутрь» устройства — с помощью переходников можно подключить диск к USB и 👉 посмотреть исправен ли он (оценить его состояние «здоровья»…).

Какие существуют виды ssd накопителей

Хоть ССД-накопители по-старинке и называют дисками, в них нет ни круглых, ни движущихся частей, поэтому они отличаются надежностью, тихой и быстрой работой (все данные с любого места диска считываются одновременно) и меньшим энергопотреблением.

Дополнительно:  Не работают наушники и микрофон на передней панели Windows 7/10

SSD-накопители — идеальный вариант для десятки

SSD различаются между собой по способу подключения к ПК:

  • самый популярный интерфейс — SATA, который применяется также и для обычных HDD. SATA-диски отличаются большими размерами, и их удобно устанавливать в системные блоки ПК;
  • для ноутбуков и других устройств, имеющих подходящий разъем, существует уменьшенная версия SATA — mSATA, которая отличается от старшей только размерами. Скорость передачи данных остается прежней;
  • новый интерфейс PCI Express в среднем в 5 раз быстрее, чем SATA. Накопители PCI-E выглядят как микросхемы, производятся только для ноутбуков и стоят гораздо дороже своих предшественников;
  • новые модели накопителей PCI-E работают, используя протокол NVMe, которые обеспечивает еще большую скорость передачи данных, однако они совместимы только с новейшим железом и ОС;
  • SSD М.2 — средний вариант между медленным SATA и дорогостоящим PCI-E. Это не новый интерфейс, а спецификация размера накопителя. В зависимости от нее SSD М.2 могут работать с SATA или PCI-E. Например, для игрового ноутбука наилучшим решением будет М.2 SSD с интерфейсом PCI-E.

Восстановление SSD, который не определяется
Замена HDD-диска на SSD поможет сделать ноутбук или компьютер быстрее, тише и надежнее

К сведению! Появление твердотельных накопителей влияет на качество и быстродействие компьютерных игр нового поколения. Разработчикам больше не приходится упрощать виртуальные миры, чтобы они соответствовали медленным и долго думающим HDD-дискам.

Контроллер ssd.

Главной задачей контроллера является обеспечение операций чтения/записи, и управление структурой размещения данных. Основываясь на матрице размещения блоков, в какие ячейки уже проводилась запись, а в какие еще нет, контроллер должен оптимизировать скорость записи и обеспечить максимально длительный срок службы SSD-диска.

Вследствие особенностей построения NAND-памяти, работать с ее каждой ячейкой отдельно нельзя. Ячейки объединены в страницы объемом по 4 Кбайта, и записать информацию можно только полностью заняв страницу. Стирать данные можно по блокам, которые равны 512 Кбайт.

Все эти ограничения накладывают определенные обязанности на правильный интеллектуальный алгоритм работы контроллера. Поэтому, правильно настроенные и оптимизированные алгоритмы контролера могут существенно повысить производительность и долговечность работы SSD-диска.

В контроллер входят следующие основные элементы: Processor

– как правило 16 или 32 разрядный микроконтроллер. Выполняет инструкции микропрограммы, отвечает за перемешивание и выравнивание данных на Flash, диагностику SMART, кеширование, безопасность.Error Correction (ECC)– блок контроля и коррекции ошибок ECC.

Flash Controller– включает адресацию, шину данных и контроль управления микросхемами Flash памяти.DRAM Controller— адресация, шина данных и управление DDR/DDR2/SDRAM кэш памятью.I/O interface– отвечает за интерфейс передачи данных на внешние интерфейсы SATA, USB или SAS.

Controller Memory– состоит из ROM памяти и буфера. Память используется процессором для выполнения микропрограммы и как буфер для временного хранения данных. При отсутствии внешней микросхемы RAM памяти выступает в роли единственного буфера данных SSD.

На данный момент в SSD применяются следующие модели контроллеров: Indilinx «Barefoot ECO» IDX110MO1 Indilinx «Barefoot» IDX110M00 Intel PC29AS21BA0 JMicron JMF602 JMicron JMF612 Marvel 88SS9174-BJP2 Samsung S3C29RBB01-YK40 SandForce SF-1200 SandForce SF-1500 Toshiba T6UG1XBG

Причина 5: неподдерживаемая файловая система

Если после выполнения вышеописанных действий SSD по-прежнему не появляется в «Проводнике», возможно, файловая система диска является отличной от FAT32 или NTFS, с которыми работает Windows. Обычно такой накопитель отображается в менеджере дисков как область «RAW». Для исправления проблемы нужно выполнить действия по следующему алгоритму.

  1. Запустите «Управление дисками», повторив шаги 1-2 из инструкции выше. Далее нажмите по необходимому разделу и выберите строку «Удалить том».
  2. удалить том RAW

  3. Подтвердите удаление, кликнув «Да».
  4. Восстановление SSD, который не определяется

  5. Как можно увидеть, статус тома сменился на «Свободно».

Далее создайте новый том согласно вышеприведенной инструкции.

Третье

Если в BIOS накопитель определился, а в управлении дисками по прежнему ничего не отображается — рекомендую 👉 открыть диспетчер устройств и посмотреть вкладку «Дисковые устройства».

Вообще, в 99% случаев современная Windows 10 устанавливает драйвер на диск автоматически (и без вопросов). Однако, при работе с некоторыми неофиц. сборками и рядом дисков — могут быть «казусы»…

Обратите внимание, что, если напротив вашего диска горит воскл. знак (или он находится в др. вкладке — «Другие устройства») — это означает, что драйвера в системе нет (или возник конфликт…). Решить этот вопрос далеко не всегда так просто…

Я бы посоветовал следующее:

  1. попробовать 👉 найти драйвер с помощью спец. утилит;
  2. 👉 воспользоваться LiveCD и посмотреть, увидит ли WinPE этот диск;
  3. установить 👉 вторую «чистую» копию Windows, загруженную непосредственно с сайта Microsoft (и впоследствии на нее перейти).

Четвертое

Если диск в BIOS определяется, в диспетчере устройств виден, в управление дисками ему присвоена буква, он в сети и исправен (👇), но по прежнему не виден и вы не можете скопировать на него файлы — вероятно, причина в ошибках и сбоях проводника (встроенная программа в Windows для работы с файлами и папками).

Что можно попробовать предпринять:

  1. перезапустить проводник с помощью диспетчера задач (сочетание для его вызова: Ctrl Alt Del);
  2. можно попробовать войти в управление дисками и нажать правой кнопкой мыши по диску — в меню выбрать «Проводник». Далее должен открыться нужный раздел диска;
  3. как альтернативный вариант — можно установить файловый коммандер, например, 👉 Total Commander (ссылка на офиц. сайт). У него в верхнем меню удобная панелька, с помощью которой можно выбрать любой из дисков, подключенных к системе…

Дополнения в комментариях — приветствуются!

Успехов!
